В машинном зале ТЭС этот агрегат трудно назвать второстепенным: масса насоса превышает 10 т, а мощность привода измеряется мегаваттами. Он подает горячую питательную воду в котел, поэтому его состояние постоянно контролируют.
С инженерной точки зрения насос пэ 380 185 работает не в «адских», а в заданных условиях. У этого агрегата есть несколько модификаций. Для ПЭ 380-185-5 производитель ограничивает температуру воды значением +165 °C. Надежность означает соблюдение паспорта, контроль вибрации, смазки, уплотнений и минимального расхода.
Детальный разбор рабочих характеристик
Число 185 в обозначении соответствует номинальному давлению нагнетания в кгс/см², однако паспортный напор распространенного исполнения составляет 2030 м водяного столба. Поэтому заменять его величиной 1850 м нельзя: маркировка и фактическая характеристика описывают параметр по-разному.
Для ПЭ 380-185-5 указаны следующие характеристики:
- Номинальная подача – 380 м³/ч.
- Напор – 2030 м.
- Частота вращения – 3000 об/мин.
- Мощность электродвигателя – 3150 кВт.
- КПД – 75 %.
- Допустимый кавитационный запас – 9 м.
Агрегат предназначен для парогенераторов среднего и высокого давления. Но относить его к оборудованию сверхкритического блока только по напору неверно. Источник указывает применение для котлов с абсолютным давлением пара до 13,7 МПа, а критическая точка воды соответствует существенно большему давлению. Пригодность подтверждают расчетом всей питательной схемы.
Стойкость к термическим ударам и вибрациям

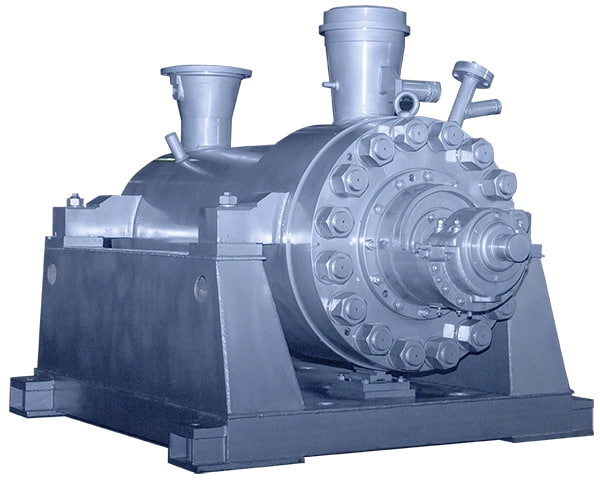

ПЭ 380-185-5 – горизонтальная центробежная многоступенчатая машина. В двухкорпусной схеме секционный внутренний блок находится в наружном силовом корпусе. Такая компоновка рассчитана на высокое давление и позволяет извлекать внутреннюю часть при ремонте.
Называть наружный корпус исключительно цельнокованым без чертежа поставки нельзя. В деталях семейства применяются отливки и поковки из углеродистых и хромистых сталей. Термический удар – это опасное быстрое изменение температуры, а не штатная работа прогретой машины.
При частоте около 3000 об/мин балансировка ротора и центровка муфт напрямую влияют на вибрацию. После монтажа контролируют соосность и исходный вибрационный уровень. Массивный корпус не компенсирует дисбаланс, перекос трубопроводов или дефект подшипника.
Линия рециркуляции: защита при малом расходе
При малой нагрузке часть воды перепускают обратно в деаэратор. Рециркуляция поддерживает движение среды через проточную часть и ограничивает нагрев. В штатной схеме предусмотрены вентиль с электроприводом и дросселирующее устройство; тип современной арматуры и алгоритм автоматики определяются проектом.
Перед пуском персонал проверяет:
- Открытие арматуры на всасывающей линии.
- Рабочее положение линии минимального расхода.
- Состояние обратного клапана.
- Подачу масла к подшипникам.
- Подачу охлаждающего конденсата к уплотнениям.
- Исправность защит и измерительных каналов.
Фраза «расплавится за минуту» недостоверна: время развития повреждения зависит от режима. Но отсутствие минимального протока способно вызвать быстрый нагрев, запаривание, кавитацию и повреждение деталей. Инструкция запрещает пуск при закрытой линии рециркуляции и требует аварийной остановки при запаривании.
Высокая надежность – результат системы
ПЭ 380-185 нельзя рассматривать отдельно от обвязки. Двухкорпусная схема, гидропята, смазка, охлаждение уплотнений, рециркуляция и точная центровка образуют единый комплекс. Стойкость подтверждают стабильные тренды вибрации и температуры, результаты диагностики и соблюдение регламента. Только при этих условиях агрегат способен длительно работать в ответственном контуре ТЭС.
