Вентиль 15кч19п: технические особенности, материалы и специфика фланцевого присоединения

Современный трубопровод промышленного или коммунального назначения требует использования надежной и долговечной запорной арматуры, способной выдерживать значительные эксплуатационные нагрузки. Среди широкого ассортимента технических решений особое место занимает специализированное оборудование, предназначенное для перекрытия потоков рабочей среды. Классическим и наиболее востребованным вариантом для таких задач является 15кч19п — механизм, который десятилетиями подтверждает свою репутацию как безотказный инструмент для контроля движения жидких и газообразных веществ на ответственных участках инженерных коммуникаций.

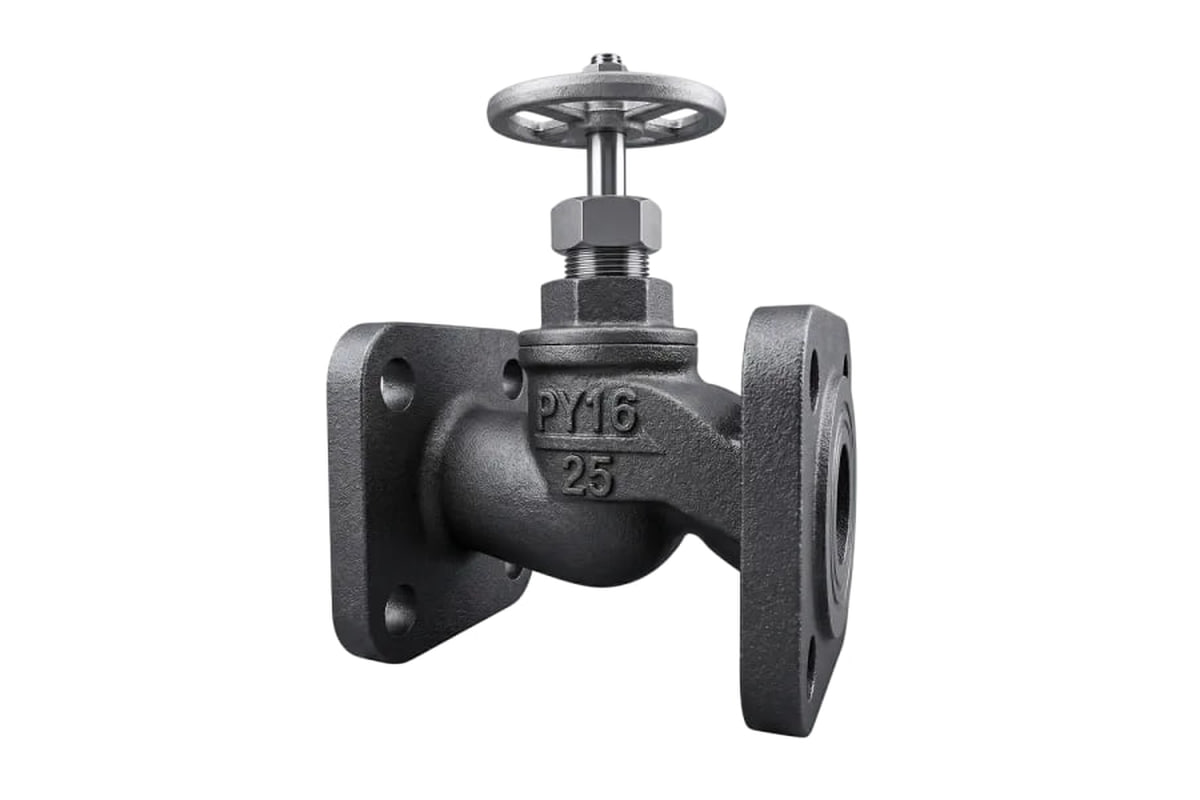

Устанавливаемый на магистралях вентиль 15кч19п отличается высокими показателями герметичности и устойчивостью к гидроударам. При проектировании данной модели инженеры уделили максимальное внимание прочности корпуса и типу присоединения, что в совокупности обеспечивает бесперебойную работу изделия даже в самых сложных производственных условиях.

Материалы изготовления: основа прочности и долговечности

Долговечность любой запорной арматуры напрямую зависит от химического состава сплава, из которого отлит ее корпус. Промышленный вентиль чугунный рассматриваемой модификации изготавливается из высокопрочного ковкого чугуна. Выбор данного сплава строго обоснован его превосходными литейными свойствами и высокой сопротивляемостью коррозионным процессам. В отличие от обычных углеродистых сталей, чугунные сплавы значительно лучше переносят постоянный контакт с влагой, что является критически важным фактором, когда по замкнутой системе циркулирует техническая или питьевая вода.

Внутренние рабочие узлы также подбираются с учетом агрессивности рабочей среды. Уплотнительные кольца в золотнике чаще всего выполняются из паронита, фторопласта или специальной термостойкой резины. Это гарантирует плотное прилегание элементов и обеспечивает герметичность затвора, исключая малейшие утечки.

Благодаря продуманному сочетанию материалов, основные сферы применения данного оборудования весьма обширны и включают в себя:

• Системы, обеспечивающие централизованное водоснабжение жилых массивов, коммерческих зданий и промышленных цехов.
• Коммунальное отопление, где арматура постоянно подвергается воздействию высоких температурных показателей и интенсивного давления.
• Парокотельные установки, тепловые пункты и технологические магистрали предприятий химической промышленности.

Технические регламенты и эксплуатационные пределы

Каждая единица промышленной арматуры проектируется под строго определенные физические параметры транспортируемой среды. Номинальное рабочее давление (PN) для рассматриваемого запорного механизма стандартно составляет 1,6 МПа (или 16 кгс/см²). При этом максимально допустимая температура транспортируемого вещества может достигать отметки в +225°C. Благодаря таким высоким температурным допускам, оборудование способно стабильно функционировать, пропуская через себя перегретый пар без малейшего риска термической деформации внутренних деталей.

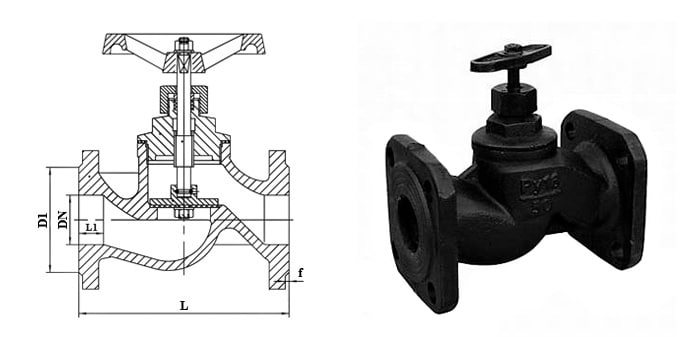

Запорным органом здесь выступает золотник, который приводится в движение с помощью резьбового шпинделя и внешнего маховика. Поступательное движение шпинделя плавно опускает золотник на седло, полностью перекрывая проходное сечение. Стоит отметить, что устройство имеет четко обозначенный функционал: оно предназначено исключительно для полного открытия или закрытия потока и не должно применяться в качестве регулирующего дроссельного инструмента.

Специфика монтажа и конструктивные преимущества

С точки зрения инженерии и удобства обслуживания, любой вентиль фланцевый обладает колоссальным преимуществом перед муфтовыми, штуцерными или приварными аналогами благодаря специфике своего монтажа на трубы. Наличие плоских присоединительных дисков с технологическими отверстиями по краям корпуса позволяет создать жесткое, невероятно надежное и полностью разборное соединение.

Ключевые достоинства фланцевого типа присоединения

Специалисты в сфере прокладки коммуникаций выделяют несколько фундаментальных причин, по которым именно такой тип монтажа считается эталонным для средних и больших диаметров условного прохода:

1. Оперативность установки и демонтажа. При необходимости проведения плановых ремонтных работ участок магистрали можно легко разобрать с помощью стандартного набора гаечных ключей, что полностью исключает потребность в проведении огневых сварочных работ на объекте.
2. Равномерное распределение физической нагрузки. Стяжные болты и гайки, симметрично расположенные по всему периметру металлического диска, предотвращают малейшие перекосы конструкции. Это обеспечивает максимально плотное прилегание уплотнительных прокладок между фланцами.
3. Возможность многократного использования компонентов. Изделие можно без труда снимать для профилактического обслуживания (очистки золотника, замены сальниковой набивки) и устанавливать обратно в систему без потери изначальных эксплуатационных характеристик трубопроводной линии.
4. Снижение вибрационного воздействия. Жесткая фиксация метизами эффективно гасит микровибрации, возникающие при гидравлических ударах или интенсивном движении плотной рабочей жидкости.

Подводя итоги, следует подчеркнуть, что грамотный подбор компонентов для инженерных сетей напрямую влияет на их рентабельность, энергоэффективность и общую безопасность эксплуатации. Применение проверенных временем конструкций из ковкого чугуна с надежным разборным креплением сводит к абсолютному минимуму риски возникновения аварийных ситуаций. Выдающиеся технические характеристики рассматриваемой арматуры делают ее поистине универсальным решением для комплектации инфраструктурных объектов различной сложности, гарантируя стабильный и длительный срок службы всей системы.
